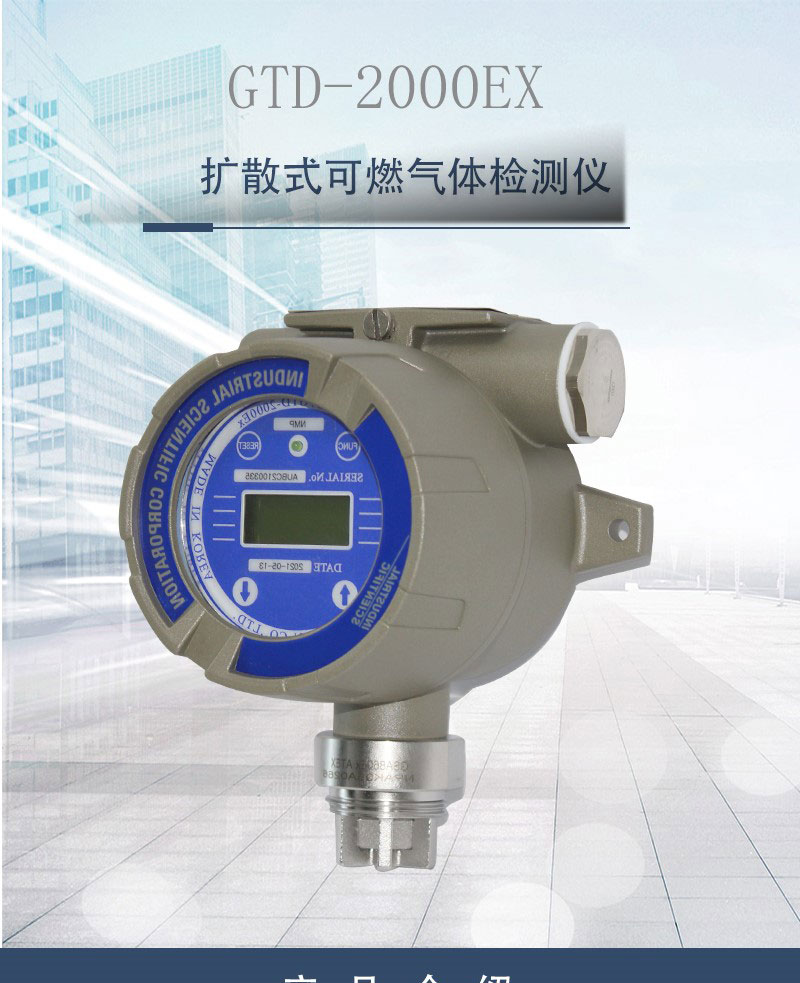

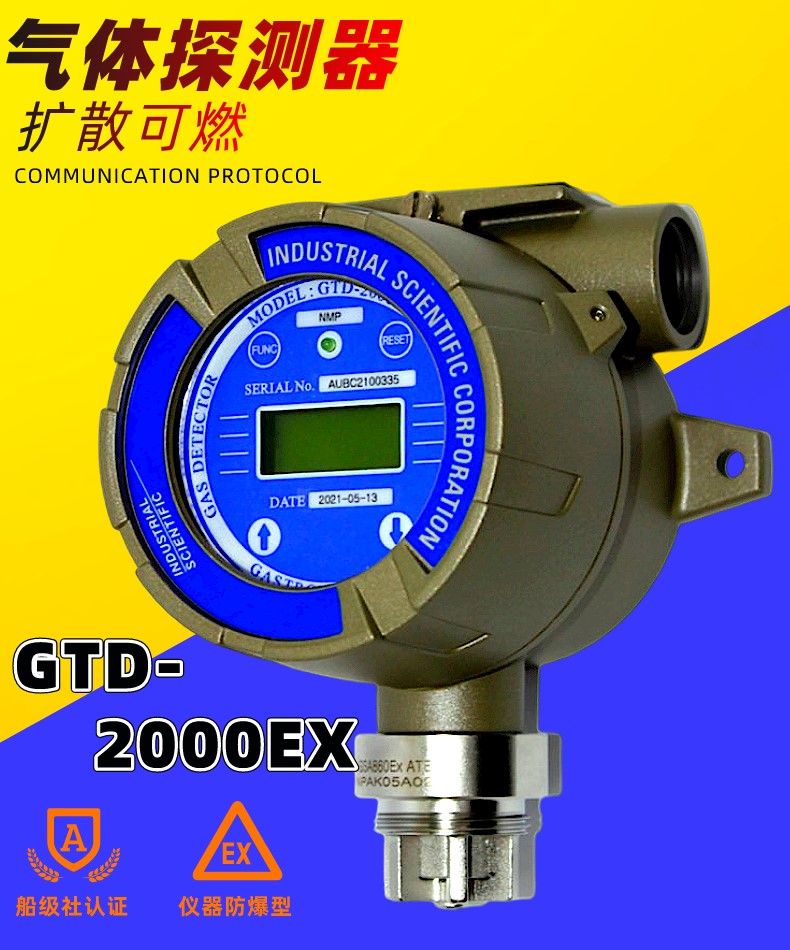

GTD-2000Ex可燃气体检测仪
■ 可选远传采样
■ 非开盖式操作
■ HART 通信协议
■ OLED显示技术
■ 可实现ppm, LEL, Vol单位显示
■ SIL2认证
概述

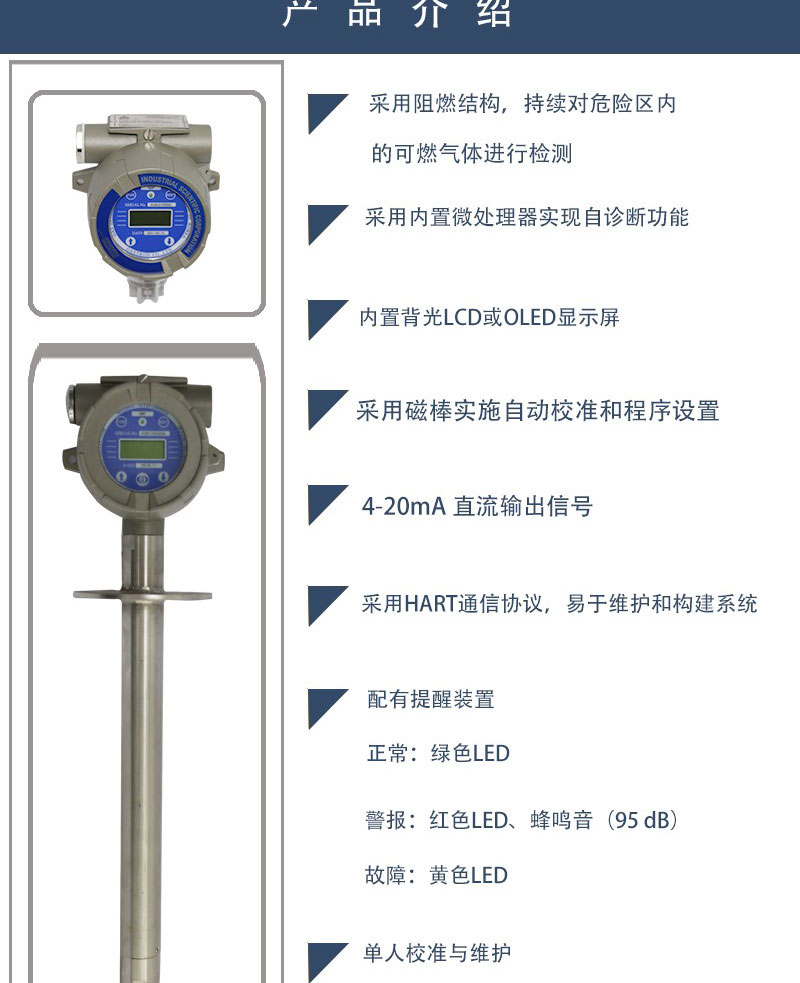

◤ 采用阻燃结构，持续对爆炸危险区内的可燃气体进行检测
◤ 采用内置微处理器实现自诊断功能
◤ 根据多种检测原理，对从低到高浓度可燃气体进行检测
◤ 长期稳定的品质与久经验证的检测原理
◤ 内置背光LCD或OLED显示屏
◤ 采用磁棒实施自动校准和程序设置
◤ 4-20mA 直流输出信号
◤ 采用HART通信协议，易于维护和构建系统
◤ 配有警报装置
- 正常：绿色LED
- 警报：红色LED、蜂鸣音（95 dB）
- 故障：黄色LED
◤ 单人校准与维护
技术参数
型号 GTD-2000Ex
测量气体 易燃气体（液化天然气、液化石油气、氢气、甲烷、丁烷等）
测量方式 扩散型
测量方法 催化元件，半导体元件，热导元件
响应时间 T90 < 15秒
精度 ±3% / 满量程
操作方式 磁棒操作
工作模式显示 1-LED（电源）
示值显示 LCD显示屏（内置背光双线、8位）/OLED型（选配）
警报信号输出 模拟：测量信号：4-20mA 直流
维护信号：3mA 直流
校准信号：3mA 直流
故障信号：0mA 直流
数字：2mA（HART 7、HART设备描述语言可供选择、选配）
电缆/距离 电力电缆 + 信号电缆：3-线 > 1.5平方（AWG16）/最大：2500m

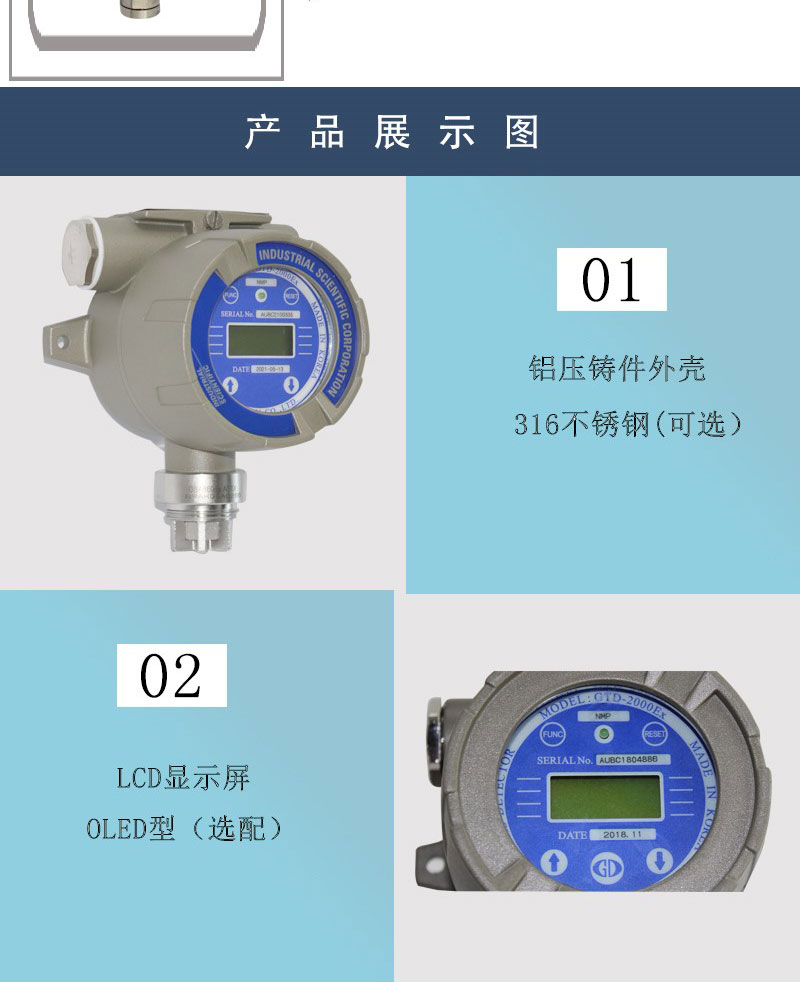

材料 外壳：铝压铸件、316不锈钢（可选）/传感器：316不锈钢
导管连接 G. Rc. NPT 1/2英寸、3/4英寸、M20（G 3/4英寸：标准）
安装类型 2英寸杆式安装、壁挂式安装、管式安装
工作温度 -20℃ ~ +60℃ / -40℃ ~ +80℃（选配）
运行湿度 5 ~ 99%.RH（非冷凝）
运行功率 18~31V 直流（常规：24V 直流）/ 最大：200mA

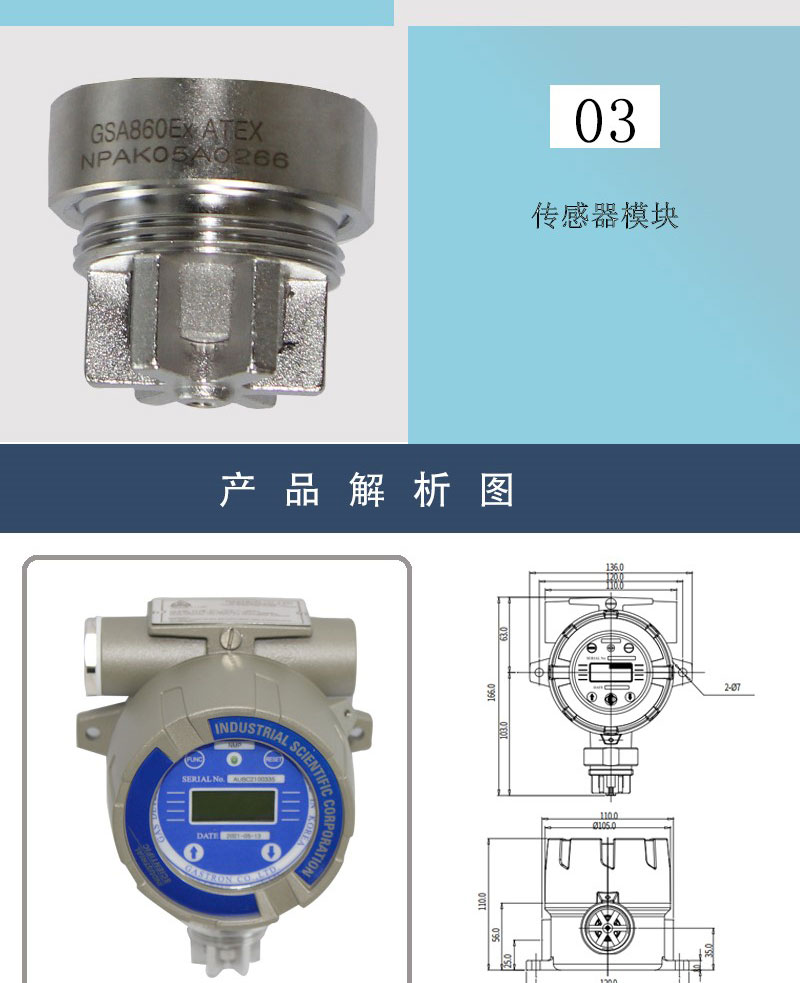

尺寸 136x166x110（宽x高x深）mm
重量 1.5kg
认证 防爆型（Ex d IIC T5）KCs / IP66/67
防爆型（Ex d IIC Gb T4~T6）ATEX、IECEx
防爆型（Ex d IIC T5 Gb）NEPSI
防爆型（Exd llC T6、T5、T4 Gb）KCs
船级标准：KR、MED、ABS、DNV
KFI、CE、HART、SIL 2、KC
